滤波电抗器(串联电抗器)
产品分类: 电抗器
公司主要产品包括交流稳压电源、直流稳压电源、逆变电源、UPS不间断电源、干式变压器及相关电源配套产品。公司拥有自主品牌的产品系列,完善客户服务体系,严格的品保管理体系、发达的物流系统以及独立的研发生产基地。海灵电源系列产品从设计到生产都大量使用了国际领先技术,克服了许多传统电源无法解决的问题,从生产工艺、品质管控及客户服务各个环节,都严格按照ISO9001运作、有效保证了产品质量和服务效率。
订购热线:13862621058
因为与电容器串联使用,所以也叫串联电抗器。电容器在补偿容性无功率的时候,往往会受到谐波电流、合闸涌流及操作过电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装三相滤波电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响,改善电能质量提高系统功率因数、延长电容器使用寿命。
结构特点:
1、产品符合IEC289-1987电抗器;GB10229-88电抗器(eqv IEC289-1987); JB9644-1999半导体电气传动用电抗器等标准
2. 铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用F或H级电磁线绕制,排列紧密且均匀,设计有特殊的散热气道,具有极佳的机械强度且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级杜邦浸渍漆,使电抗器具有极高的机械强度,保证了安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用不导磁材料,确保电抗器具有较高的功率因数和较低的温升,确保具有较好的滤波效果。
6.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,具有国际一流产品的品质及极高的性价比。
使用条件:
1、 海拔高度:<2000M(超过2000M请订货时说明);
2、 环境温度:-20°C~+45°C(超过此范围请订货时说明);
3、 相对湿度:<90%无凝结;
4、 使用场所应无腐蚀性气体、导电尘埃及无其它易燃易爆的危险物质
5.周围环境应有良好的通风条件,加装在柜内,应加装通风设备。
性能参数:
1. 可用400V、450V、660V、1140V系统。
2.额定绝缘水平3kV/min。
3.电抗率为:1%、4.5%、5.6%、6%、7%、12%、13.8%、14%;
4.电抗器各部位的温升限值:铁芯不超过70K,线圈温升不超过75K。
5.电抗器噪声不大于45dB(水平60CM测量)
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7. 电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F或H级。

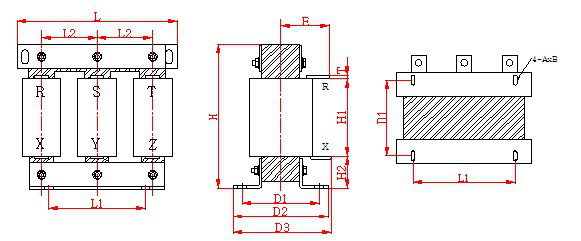

外形尺寸及选型表:

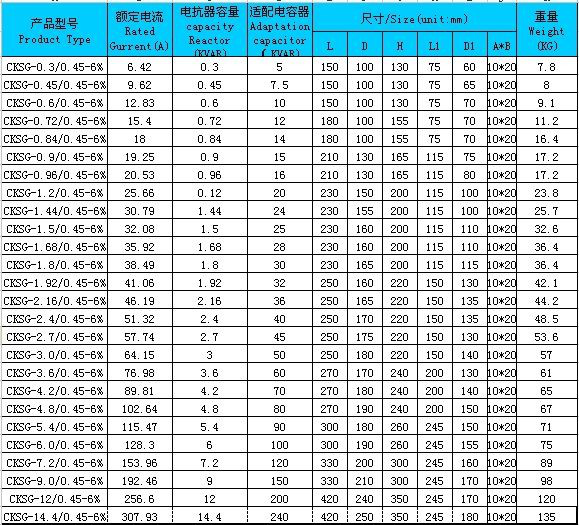

1、 上表为常用的450V电压的参数,其它电压规格请来电联系。
2、 特色规格的压降、电流可以定制。
3、以上数据仅供参考,本公司保留优化设计修改的权利。
